紅外氣體分析儀工作原理和基本結構

文章出處:南京艾伊科技有限公司 人氣:-發表時間:2021-06-01 15:15:00

紅外分析分析儀工作原理


基于某些氣體對紅外線的選擇性吸收。紅外線分析儀常用的紅外線波長2~12μm。簡單說就是將待測氣體連續不斷的通過一定長度和容積的容器,從容器可以透光的兩個端面的中的一個端面一側入射一束紅外光,然后在另一個端面測定紅外線的輻射強度,然后依據紅外線的吸收與吸光物質的濃度成正比就可知道被測氣體的濃度。


艾伊科技紅外分析儀


紅外分析儀的基本結構


一般是由氣路和電路兩部分組成,它的氣路和電路的聯系部件也是核心部分是發送器,發送器是紅外分析儀的“心臟”部分,它將被測組分濃度的變化轉為某種電參數的變化,并通過相應的電路轉換成電壓或電流輸出。發送器由光學系統和檢測器兩部分組成,主要構成部件有如下一些,紅外輻射光源、氣室和濾光元件、檢測器。

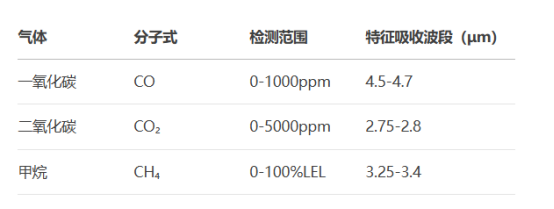

以艾伊科技的AGA1000紅外分析儀為例,主要由紅外光源、光路氣室、紅外探測器組成,有配備高精度紅外分析模塊。該模塊使用的非分光紅外(NDIR)技術是基于非對稱多原子分子氣體(如co/co2/ch4等)對特定波長的紅外光具有選擇性吸收的性質實現對氣體濃度的檢測。當紅外光通過待測氣體時,這些氣體分子對特定波長的紅外光有吸收,光的強度的降低與分子的數量成比例,光強度的變化和分子數量的關系服從朗伯-比爾(Lambert-Beer)吸收定律,氣體的濃度就可以確定。

艾伊科技紅外分析儀


紅外分析儀的特點


支持多組分分析,最多一機同時分析三種組分(特定氣體量程,需定制)。

可加裝電化學或順磁氧分析模塊,同時監測氧氣。

進口紅外光源,工作壽命不少于10萬小時,檢測穩定性高。

光學器件為非運動部件,不受振動影響,長期穩定性好。

氣室采用擠壓熱成型工藝,同心度高,檢測更精確。

無感應加熱溫控技術,快速降低溫度變化影響,檢測精度高。

LCD顯示屏,濃度曲線、歷史數據等多種信息顯示。

RS485信號輸出,多級開關量輸出,可兼容各類控制系統。

標準19英寸機箱(非防爆型)設計,可配套預處理系統用于各類工況。

ExdⅡCT6隔爆型設計,可用于爆炸性危險區域。

軟啟動和看門狗功能,程序穩定不死機。



南京艾伊科技一體化解決方案氣體檢測分析儀,粉塵檢測儀,氣體檢測報警儀,氧含量分析儀,可燃?xì)怏w檢測儀等.生產,銷售,研發,售后一條龍科技服務商. 咨詢熱線:400-025-9821
